2011年7月31日

同じエンジン

TF125 に搭載されているのは、ボア×ストロークが 56.0×50.0 で 123.15cc の
２ストロークエンジンである。これは空冷時代の TS125（日本ではハスラー）の
エンジンの流用である。これと同じエンジンを他の車種でも採用しており、その
エンジンについて調べる。尚、同じボア×ストロークの GP125 は、ロータリー
ディスクバルブを採用しており、構造が大きく違うため対象外とする。また、
水冷化された TS125（TS125X/R）は、ボア×ストロークが 56.0×50.6 となって
おり、同様に除外する。

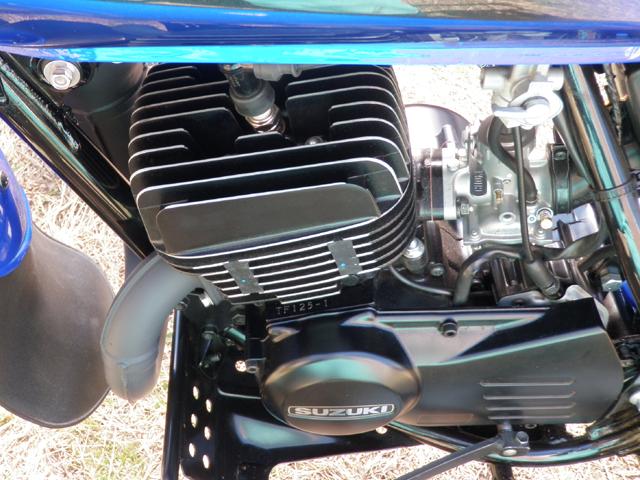

エンジン

エンジンの流れ

このエンジンは、1971年に TS125 に搭載されたのが始まりで、日本での公道モデル
だと、RV125 にも採用された。TS125 のエンジンを中心にした年表は以下の通り。

1971年 TS125 発売
1972年 RV125 発売、TC125 発売(４×２ギア)
1975年 クラッチの構造変更
1977年 リードバルブ採用
1978年 6速化、ギアオイル量変更、TF125 発売
1984年 エンジン水冷化 TS125X(/RA125)

1983年以降は TF125 や後進国向け TS125ER に細々と使われていたが、TS125ER は
20世紀には製造が終わり、現在は TF125 のみとなった。
このエンジンを搭載した機種の中で、最もパワーがあるのは RM125 で27馬力、
市販モデルだと空冷最終型の TS125 で15馬力である。逆に馬力が一番がないのは
RV125 で10馬力である。TS125 はキャブレタに VM24SH を装備しているが、RV125
は VM22SH と一回り小さいものを採用しているのも幾分関係しているのでしょう。
逆に TM125 等は VM26SH と一回り大きなものを採用している。

シリンダーとピストン

ピストン、シリンダーヘッド、シリンダー、シリンダーとクランクケースの間の
ガスケットの型番を拾ってみた。ガスケットは、型番が一致していれば、別の
シリンダーが載せられる可能性が高いという理由で記述している。


車種
ピストン
シリンダー
ガスケット
ヘッド
1971 TS125
12110-28001
(12110-28000)
11210-28000
11241-28000
11111-27301
(11111-27300)
1972 TC125
12110-28001
(12110-28000)
11210-28000
11241-28000
11111-27301
(11111-27300)
1973 TS125
12110-28000
(12110-27300)
11210-27301
(11210-27300)
11241-28000
11111-27301
(11111-27300)
1973 RV125
12110-28000
(12110-27300)
11210-27301
(11210-27300)
11241-28000
11111-27301
(11111-27300)
1973 TM125
12110-41731
(12110-28980)
11210-28300
11241-28001
(11241-28000)
11111-28300
1975 RM125
12110-41731
(12110-41002)
11210-41001
11241-28601
(11241-28600)
11111-28303
1976 TS125
12110-28003
11210-28002
11241-28600
11111-28402
1976 RM125
12110-41300
11210-41303
11241-41321
(11241-41300)
11111-41300
1977 RV125
12110-48001
(12110-28003)
11210-27301
11241-28001
(11241-28000)
11111-27301
(11111-27300)
1977 RM125
12110-41311
(12110-41640)
11210-41310
(11210-41631)
11241-41321
(11241-41630)
11111-41631
(11111-41630)
1978 TS125
12110-48001
(12110-48000)
11210-48011
(11210-48000)
11241-41321
(11241-41300)
11111-48003
(11111-48002)
1979 DS125
12110-48001
(12110-48000)
11210-48011
(11210-48000)
11241-41321
(11241-41300)
11111-48003
(11111-48002)
1980 TS125
12110-48001
(12110-48000)
11210-48011
(11210-48010)
11241-41321
(11241-41300)
11111-48003
1980 RM125
12110-41311
(12110-41310)
11210-40203
(11210-40202)
11241-40201-H17
(11241-40200)
11111-40202
1999 TS125
12110-48001
(12110-48000)
11210-48011
(11210-48010)
11241-41321
(11241-41300)
11111-48003
2005 TF125
12110-48001
11210-48400
11241-41321
11111-48003


TM や RM はレーサーだけあってモデルチェンジが多く、全て追いきれていないと
思う。部品の Replace も全て追いきれていないはず。
現在の TF125 エンジンは1978年での TS125 のときにほぼ仕様が決まったようで、
そのまま大きな変更をせずに作られ続けているようである。

シリンダヘッド形状

シリンダヘッドは６種類確認している。以下がその一覧である。


11111-48003
(11111-48002)
TF125 DS125 TS125
11111-48740
(11111-48730)
TS125ER
11111-27302
(11111-27301)
(11111-27300)
TS125(初期) RV125 TC125(初期)
11111-28300
TM125
11111-28303
RM125
11111-28402
TC125 TS125

その他に、形状を確認できていないが 11111-28401, 11111-28703 も存在して
いるようである。11111-27302 と 11111-28300 にはプラグ穴が２つ開いており、
11111-27302 は中心から離れた左右にプラグ穴が、11111-28300 は中心にプラグが
１つ、少しずれてもう１つプラグ穴が開いている。上記の図でもわかるように、
どちらも片側に蓋をしていて使用できないようにしている。何かの機種でツイン
プラグだったものがあったのかもしれないと思い、調べたみたが見つからなかった。
燃焼温度を見るなどの、別の目的のものなのかもしれない。
綺麗な位置にプラグ穴が開いているので、燃費向上等を狙ったツインプラグ化が
比較的簡単に出来る。パワーアップにも繋がるので、余裕があれば試してみたい
ところ。

11111-28303 と 11111-28402 は、シリンダスタッドが６本で、この２つもお互い
ネジ位置が異なるので流用することができない。11111-28303 はシリンダの厚みが
あり、RM に搭載されていたので放熱や耐久性を狙ったものなのでしょう。その分
重くなっている可能性もあるので、交換した場合での優位性は不明である。

ギア

TS125 系のエンジンは５速ギア、６速ギア、２×４速ギアのどれかの組み合わせに
なる。２×４速ギアは TC125 や RV125 の一部が搭載しており、クランクケース
左側のドライブスプロケットの上辺りに副変速機の切替スイッチがあって、CT110
と同じような使われ方をするものと思われる。
この TC125 は海外向けで、日本では未発売だったが、前身の TC120 は日本で発売
されていた。TS125 と TC125 を併売していた仕向地では、TS125 は日本で発売
されていたロードよりの TS125T のような装備をしていたりして、棲み分けを
おこなっていたようである。
以下に適当な車種のギア比をあげる。RM125 はバリエーションが多くあり、５速の
ものがあったり、年式や仕向け地によって違っている可能性がある。


車種
プライマリ
１速
２速
３速
４速
５速
６速
ファイナル
1971 TS125
3.562
(57/16)
2.750
(33/12)
1.812
(29/16)
1.250
(25/20)
1.000
(23/23)
0.800
(20/25)

3.333
(50/15)
1972 TC125
3.562
(57/16)
2.462
(32/13)
1.563
(25/16)
1.105
(21/19)
0.864
(19/22)
(4速t)1.571
　　(22/14)
3.083
(37/12)
1973 RV125
3.562
(57/16)
2.750
(33/12)
1.812
(29/16)
1.250
(25/20)
1.000
(23/23)
0.800
(20/25)

3.400
(51/15)
1974 TM125
3.389
(61/18)
2.143
(30/14)
1.588
(27/17)
1.250
(25/20)
1.045
(23/22)
0.913
(21/23)

4.286
(60/14)
1976 RM125
3.706
(63/17)
2.333
(28/12)
1.750
(28/16)
1.412
(24/17)
1.190
(25/21)
1.045
(23/22)
0.957
(22/23)
4.071
(57/14)
1977 TS125
3.562
(57/16)
3.090
(34/11)
2.000
(30/15)
1.368
(26/19)
1.095
(23/21)
0.875
(21/24)

2.933
(44/15)
1978 TS125
3.562
(57/16)
3.090
(34/11)
2.000
(30/15)
1.368
(26/19)
1.095
(23/21)
0.956
(22/23)
0.840
(21/25)
2.933
(44/15)
1980 DS125
3.562
(57/16)
3.090
(34/11)
2.000
(30/15)
1.368
(26/19)
1.095
(23/21)
0.875
(21/24)

2.933
(44/15)
1999 TS125
(TS125ER)
3.562
(57/16)
3.090
(34/11)
2.000
(30/15)
1.368
(26/19)
1.095
(23/21)
0.956
(22/23)
0.840
(21/25)
2.933
(44/15)
2005 TF125
3.562
(57/16)
3.500
(35/10)
2.000
(30/15)
1.368
(26/19)
1.095
(23/21)
0.875
(21/24)
0.730
(19/26)
4.230
(55/13)

TC125 の副変速機（サブトランスミッション）では、４速用ギアが２種類あり、
１～３速の場合は４速のギアを利用して別軸に渡し戻してギア比を変更している。
パーツカタログを見るだけでは少しわかり辛い構造で、１～３速でのトレール
ポジションの場合は 22/19 と 22/14 を通って、1.820 が追加される計算だと
思われるが、本当に正しいのかは自信ない。

ちょっと愚痴

30年以上も前の車種を調べるとなると、資料の乏しさや間違いに遭遇して意外と
確認するのが大変である。例えば、TC125 の２速ドリブン側のギア（24321-28200）
は、alpha-sports のパーツカタログでは26丁となっていて、手元のカタログでの
２速のドリブンは25丁の表記であった。どちらが正しいのか、それとも部品が
変わったのか、と考えたりしたのだが、e-bay に上記の部品番号の部品が出て
いて、写真から歯数を数えて25丁とわかり、（元のデータはどこからのものだか
不明だが）alpha-sports の間違いなのだとわかった。他にも、megazip の年式の
間違いなど、間違いと気が付くまで時間がかかり大変であった。
間違いの伝播を防ぐのと、また調べなおす必要がないようにと今ここに書いて
いるが、古い機種だと本当に苦労する。
