VDSL モデムをバラす
GiGALINK SU-600J
お役御免となった VDSL モデム GiGALINK SU-600J をバラしてみた。このモデムは
U-SEN の 16M の VDSL で使用していたもの。もちろん、レンタル品ではない。

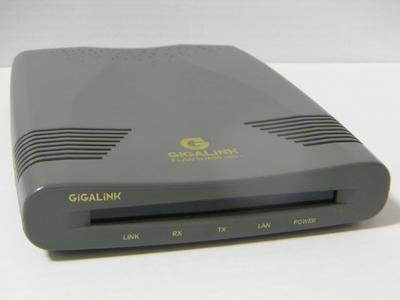

外観

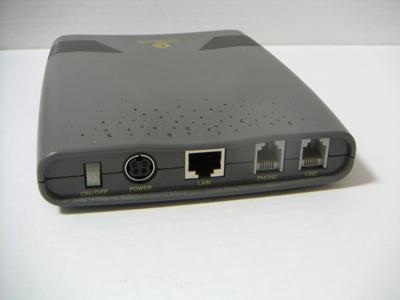

背面にはスイッチと RJ45 コネクタ、 RJ11 コネクタがある。特徴的なのが、電源
コネクタ。Din の 4 穴のような形をしている。

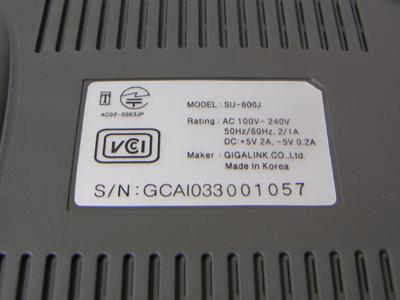

裏面のステッカーには +5V と -5V とある。つまり、 -5V が必要だったので、電源
コネクタが特殊になっていたようである。
さっそくバラす

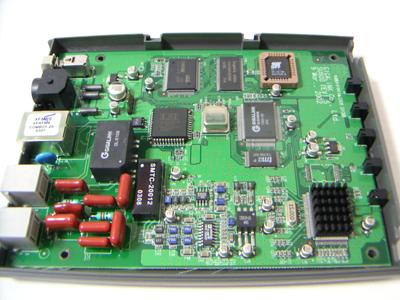

裏面のネジを４本とって、中を開けてみた。思ったよりも中に埃が入っていて、結構
汚い状態だった。なんとなく、ルータの作りにも似ている。

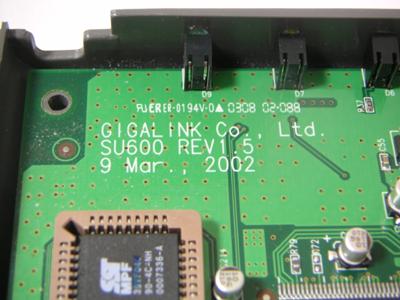

基板の印刷には REV1.5 とあり、 2002年4月9日製というのがわかる。

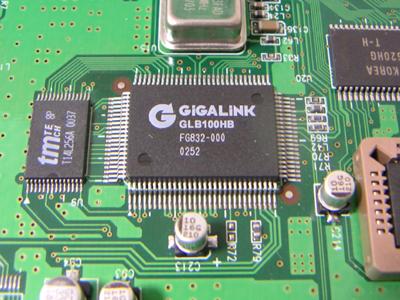

謎の石。GiGALINK 製で GLB100HB とある。

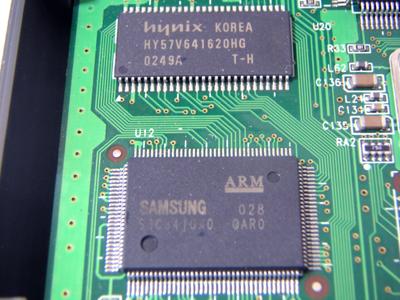

下が ARM の CPU で SAMSUNG 製の S3C3410 。ARM7 で 50MHz ぐらいの動作らしい。
上がメモリで Hynix 製 HY57V641620 で 8MB の容量のようである。

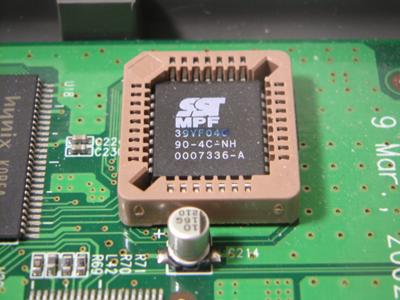

フラッシュはお馴染みの SST の MPF 、 39VF040 がソケットに搭載されている。
容量は 4MB 。

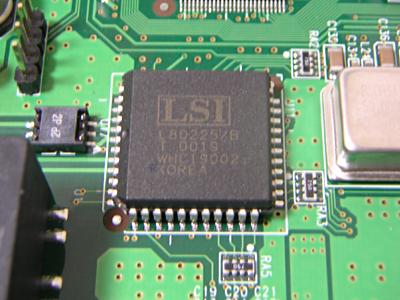

PHY コントローラは LSI 製の L80225 。

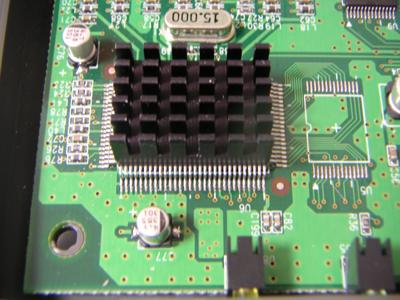

それと、もう１つ、正体不明の石が乗っていた。放熱板がついていて、はがそうと
やってみたが、粘着力が強く、あきらめた。

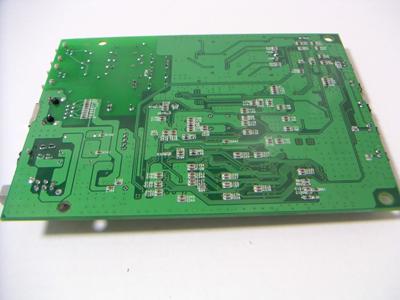

基板の裏には、大きなものは実装されていない。
感想
VDSL モデムをレンタルせずに買い取ったのだけど、これは２年使わないと元が
取れない。しかし、１年ほどで 100M に移行されてしまい、元が取れるまもなく、
お役御免になった。なんだか納得できないけど、ま、速度が速くなったから良しと
しよう。
|
