USB-RSAQ2 の分解
IO-DATA USB-RSAQ2
IO-DATA USB-RSAQ2 の分解を行った。この製品は、 USB コネクタからシリアルに
変換するもの。現在は製造終了となっており、さらに小型の USB-RSAQ3 という型番に
なっている。
USB-RSAQ2 の分解

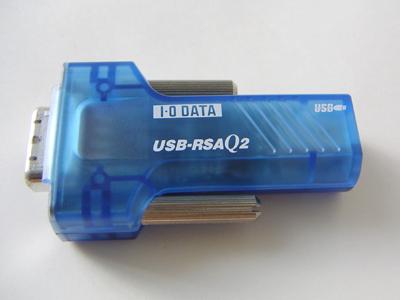

外観は、今風な感じで、青色半透明の筐体をしている。そこに RS-232C コネクタ、
反対側に USB の B コネクタが接続できる。

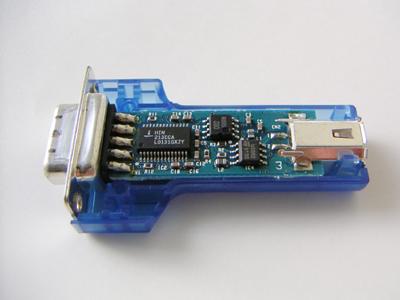

中を開けてみた。結構、部品の密度が高い感じがする。こういう基板は、職人技
なのだろうなぁ。

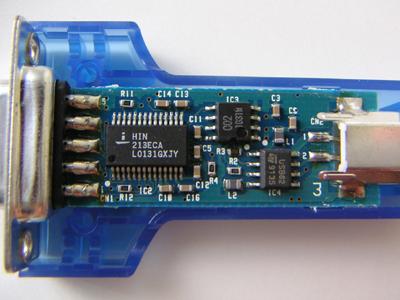

チップのアップ。intersil の HIN213ECA 。これは RS232 トランシーバらしい。
右側２つは不明。見る人が見ると、わかるんだろうなぁ。

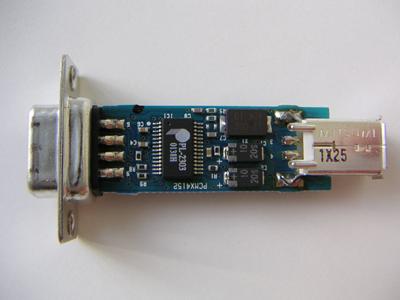

裏面には Prolific の PL-2303 が乗っていた。これは、 USB - Serial 変換の
石らしい。この辺にデータシートがあった。
世の中にはまだまだ RS-232 端子を備えた機器が多くある。しかし、ノート PC を
筆頭に、PC からはどんどん RS-232 の端子が無くなっていく。こういった製品、
ルータのサポートなんかをやっている人には、必需品だと思われるので、さらに
欲を言えば、もう少し小さくして欲しいところ。
|
